Pesquisa & Desenvolvimento
A Companhia realiza investimentos em projetos de Pesquisa, Desenvolvimento e Inovação (“PD&I”) conforme previsto na Lei nº 9.991/2000 e nas REN ANEEL nº 74/2016, 1.045/2022 e 1.074/2023 sendo a última com entrada em vigor a partir de setembro/2023.
Os projetos selecionados passam por análise técnica de acordo as necessidades operacionais e estratégica da Companhia, que mantem prospecção contínua e recebe propostas através do e-mail ped@suapeenergia.com.br.
A Companhia também faz uso dos valores gastos em PD&I para fruição dos incentivos fiscais de redução de IRPJ e CSLL previstos na Lei nº 11.196/2005 (“Lei do Bem”).
Ao final de 2023 estavam em andamento e/ou aguardando aprovação junto a ANEEL os projetos demonstrados a seguir:
A Energética Suape II S.A., empresa geradora de energia elétrica, aplica 1% de sua Receita Operacional Líquida – ROL em P&D (Pesquisa,Desenvolvimento & Inovação). Desse percentual, 40% são destinados ao Fundo Nacional de Desenvolvimento Científico e Tecnológico – FNDCT, 20% para o Ministério de Minas e Energia – MME e 40% para Projetos de Pesquisa e Desenvolvimento (sendo parte desse recurso destinado à CDE/CCEE), segundo regulamentação estabelecida pela Agência Nacional de Energia Elétrica – ANEEL.
No final de 2023 a Companhia tinha 3 projetos em andamento e 7 (sete) concluídos em fase de aprovação junto a ANEEL. Saldo na Conta de P&D em 31.12.2023: R$ 1.473.173,63 Novas propostas podem ser enviadas para: ped@suapeenergia.com.br Segue descrição abaixo dos Projetos de Pesquisa em Desenvolvimento e Concluídos:

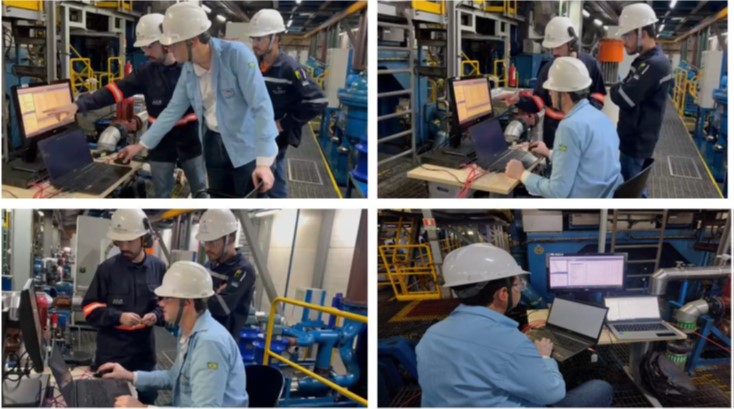

PROPOSIÇÃO DE METODOLOGIA DE MONITORAMENTO E CONTROLE INTELIGENTE PARA SISTEMAS DE VAPOR INDUSTRIAL EM TERMELÉTRICAS VISANDO À ADAPTAÇÃO CLIMÁTICA
Código ANEEL: PD-06599-0011/2023
Entidade(s) Executora(s): Energética Suape II S.A. (Proponente) e PS Soluções Indústria, Comércio, Representações e Consultoria LTDA. (Executora)
Investimento Previsto: R$ 4.673.552,00 Investimento Realizado: R$ 0,00 Prazo de execução: 20 meses Início: 01/12/2023
Objetivo: Desenvolvimento de um sistema de monitoramento e controle inteligente para sistemas de vapor industrial necessários para manutenção de temperatura de motores a combustão e de óleo combustível nas usinas termelétricas. O sistema parte da criação de modelos de adaptação climática baseados no estudo termodinâmico dos sistemas de aquecimento e suas demandas em cada condição ambiente e dos sistemas de aquecimento. A aplicação de fontes de energias disponíveis na planta será gerida de modo a avaliar melhor o valor em termos ecológico e econômico, garantindo, assim, maior benefício sob o aspecto da descarbonização, como também de economia para a usina.
Descrição técnica sucinta: Com a inexistência de um sistema voltado para o monitoramento e controle inteligente de sistemas de vapor industrial necessários para manutenção de temperatura dos motores a combustão e do óleo combustível em termelétricas baseado no PLD horário e demandas projetadas de vapor para aquecimento. Serão desenvolvidos processos com as características de: controle de custo termo-ecológico na geração de vapor industrial; gestão da adaptação climática e seus impactos frente à geração de vapor industrial em usina termelétrica; modelagem de sistema térmico de motores e tanques de combustível em termelétricas e gestão da eficiência e geração de CO2 dos sistemas de geração de vapor industrial; aplicação de algoritmos inteligentes para atuação de previsibilidade em sistemas térmicos considerando a adaptação climática e energia elétrica da rede pública para redução do custo termo-ecológico; consideração do PLD na tomada de decisão de qual fonte energética será utilizada; e acompanhamento do CMO para monitoramento da condição de CMO zero.
Produto(s) Gerado(s): --
Status: Projeto P&D em desenvolvimento.
CABEÇA DE SÉRIE DE DISPOSITIVO UTILIZANDO H2 E O2 PARA ECONOMIA DE COMBUSTÍVEL E REDUÇÃO DE GASES POLUENTES EM MOTORES DO CICLO DIESEL E DESENVOLVIMENTO DE NOVO SISTEMA PARA MISTURA DE H2 EM MOTORES A GÁS NATURAL
Código ANEEL: PD-06599-0010/2023
Entidade(s) Executora(s): Energética Suape II S.A. (Proponente), Breitener Tambaqui S.A. (Cooperada), Breitener Jaraqui S.A. (Cooperada) e IATI – Instituto Avançado de Tecnologia e Inovação (Executora)
Investimento Previsto: R$ 1.240.837,12 Investimento Realizado: R$ 470.805,51 Prazo de execução: 24 meses Início: 26/06/2023
Objetivo: Aperfeiçoamento dos dispositivos para ciclo Diesel desenvolvidos no Projeto ANEEL: PD-06599-0007/2019 dentro da fase cabeça de série para aplicação de hidrogênio na assistência a combustão de óleo combustível OCB1, AC1A e diesel.
Descrição técnica sucinta: Será dado continuidade na fase cabeça de série do dispositivo para injeção de H2 em um motogerador do Ciclo diesel com combustíveis como diesel, OCB1 e OC1A, além do desenvolvimento de um novo sistema capaz de injetar H2 em um motogerador do Ciclo Otto, a gás natural.
Produto(s) Gerado(s): --
Status: Projeto P&D em desenvolvimento.
CABEÇA DE SÉRIE DE DESENVOLVIMENTO DE BIODETERGENTES PARA REMOÇÃO DE RESÍDUOS DE PETRODERIVADOS EM USINAS TERMELÉTRICAS
Código ANEEL: PD-07236-0009/2020
Entidade(s) Executora(s): Centrais Elétricas da Paraíba S.A. – EPASA (Proponente), TERMOCABO S.A. (Cooperada), Centrais Elétricas De Pernambuco S.A. – EPESA (Cooperada), Energética Suape II S.A. (Cooperada) e IATI – Instituto Avançado de Tecnologia e Inovação (Executora)
Investimento Previsto: R$ 1.731.889,54 Investimento Realizado: R$ 1.633.505,26 Prazo de execução: 50 meses Início: 26/02/2020
Objetivo: Aumento de escala de produção dos Biodetergentes com características de biodegradabilidade e ausência de toxicidade, capaz de limpar de forma rápida e eficiente os resíduos oriundos de petroderivados impregnados em peças, pisos e máquinas da usina.Aumento de escala de produção dos Biodetergentes com características de biodegradabilidade e ausência de toxicidade, capaz de limpar de forma rápida e eficiente os resíduos oriundos de petroderivados impregnados em peças, pisos e máquinas da usina.
Descrição técnica sucinta: Baseado nos resultados do projeto de P&D intitulado “Desenvolvimento de Biodetergentes para Remoção de Resíduos de Petroderivados em Usinas Termelétricas” três empresas termelétricas se uniram para avançar na cadeia de inovação do projeto, baseado nos resultados bastante promissores do Biodetergente, que visa limpar peças, chão, paredes, uniformes, e várias outras superfícies impregnadas por óleo OCB1. A solução se mostrou biodegradável e atóxica, trazendo benefícios sociais e ambientais para as empresas e para a sociedade. Desta forma, este projeto busca estudar as condições ideais para aumentar a escala de produção do produto, de maneira a iniciar uma cabeça de série da produção dele. Desafios do aumento de escala serão estudados e ajustados para futuramente o produto poder entrar no mercado comercialmente.Baseado nos resultados do projeto de P&D intitulado “Desenvolvimento de Biodetergentes para Remoção de Resíduos de Petroderivados em Usinas Termelétricas” três empresas termelétricas se uniram para avançar na cadeia de inovação do projeto, baseado nos resultados bastante promissores do Biodetergente, que visa limpar peças, chão, paredes, uniformes, e várias outras superfícies impregnadas por óleo OCB1. A solução se mostrou biodegradável e atóxica, trazendo benefícios sociais e ambientais para as empresas e para a sociedade. Desta forma, este projeto busca estudar as condições ideais para aumentar a escala de produção do produto, de maneira a iniciar uma cabeça de série da produção dele. Desafios do aumento de escala serão estudados e ajustados para futuramente o produto poder entrar no mercado comercialmente.
Produto(s) Gerado(s): --
Status: Projeto P&D em desenvolvimento.
SISTEMA INTELIGENTE DE MONITORAMENTO E DIAGNÓSTICO DE TRANSFORMADORES DE POTÊNCIA
Código ANEEL: PD-06599-0009/2019
Entidade(s) Executora(s): Instituto GNARUS, Fundação Parque Tecnológico Itaipu – Brasil (PTI), Instituto de Tecnologia do Paraná (TECPAR)
Investimento Previsto: -- Investimento Realizado: R$ 3.623.985,22 Prazo de execução: 34 meses Início: 14/11/2019
Objetivo: Sistema de monitoramento de transformadores customizado, configurável, com inteligência para apoio a decisão visando manutenibilidade do ativo transformador. A Inteligência irá prover diagnóstico de: fator de aceleração do envelhecimento; hotspot; taxa de geração de gases; e teor de água no papel.
Descrição técnica sucinta: Sistema de monitoramento de transformadores customizado, configurável, com inteligência para apoio a decisão visando manutenibilidade do ativo transformador. A Inteligência irá prover diagnóstico de: fator de aceleração do envelhecimento; hotspot; taxa de geração de gases; e teor de água no papel.
Produto(s) Gerado(s): Sistema de monitoramento de transformadores customizado às necessidades específicas, configurável pelo usuário, sendo uma ferramenta inteligente de apoio a decisão à área responsável pela manutenibilidade do ativo transformador. Este sistema adquiri informações conforme: capacitância das buchas; temperatura do Top Oil; temperatura do enrolamento de AT; umidade e gases no óleo; temperatura ambiente e interna ao painel; tensão e corrente de carga do trafo; e auto-check do sistema. No sistema inteligente estão agregadas informações off-line de ensaios laboratoriais, SAP etc., para prover diagnóstico, como por exemplo, de: fator de aceleração do envelhecimento; hotspot; potência aparente; taxa de geração de gases; temperatura para a formação de água livre no óleo, para a formação de bolhas no enrolamento e do ponto quente; e teor de água no papel.
Status: Projeto P&D Concluído e aguardando aprovação da ANEEL.
SISTEMA COMPACTADOR AUTOMATIZADO MÓVEL DE MATÉRIA-PRIMA
Código ANEEL: PD-06599-0008/2019
Entidade(s) Executora(s): Instituto GNARUS, PS Soluções, Instituto de Tecnologia do Paraná (TECPAR)
Investimento Previsto: -- Investimento Realizado: R$ 3.115.850,40 Prazo de execução: 31 meses Início: 14/11/2019

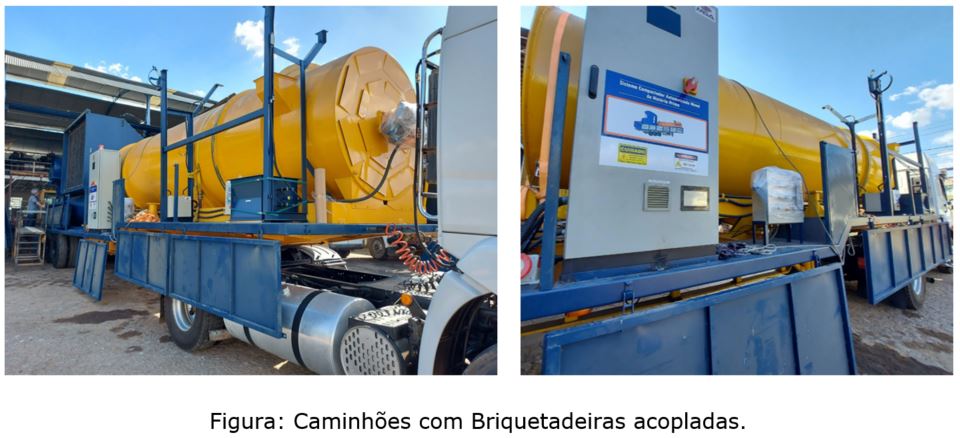

Objetivo: Sistema Compactador Automatizado Móvel de Matéria-Prima que transforma cavacos de madeira em briquetes: aumentando o poder calorífico, o controle do processo e a reserva operativa energética; reduzindo custos de transporte e armazenamento; incluindo geração de relatórios e índices de qualidade.
Descrição técnica sucinta: Sistema Compactador Automatizado Móvel de Matéria-Prima que transforma cavacos de madeira em briquetes: aumentando o poder calorífico, o controle do processo e a reserva operativa energética; reduzindo custos de transporte e armazenamento; incluindo geração de relatórios e índices de qualidade.
Produto(s) Gerado(s): Unidade móvel e automatizada para a confecção de briquetes de alto rendimento e calor específico para uso em caldeiras de unidades geradoras termelétricas. Esta unidade móvel foi construída sobre uma carreta, sendo composta por dois sistemas principais: um sistema de secagem e uma briquetadeira. Os equipamentos funcionam de forma integrada e o processo é automatizado. O processo de automação é responsável pela captação do material desde o solo ou silo até o sistema de peneiramento.
Status: Projeto P&D Concluído e aguardando aprovação da ANEEL.
DESENVOLVIMENTO DE DISPOSITIVO UTILIZANDO HIDROGÊNIO E OXIGÊNIO PARA REDUÇÃO DE GASES POLUENTES NO CICLO DE COMBUSTÃO CARBURANTE
Código ANEEL: PD-06599-0007/2019
Entidade(s) Executora(s): IATI – Instituto Avançado de Tecnologia e Inovação
Investimento Previsto: R$ 6.017.864,00 Investimento Realizado: R$ 6.007.315,84 Prazo de execução: 45 meses Início: 04/07/2019
Objetivo: Desenvolvimento de novo dispositivo, para uso em motores de grande porte a óleo OCB1, capaz de transformar os gases poluentes de escape provenientes das cadeias de carbono em gases não tóxicos.
Descrição técnica sucinta: Desenvolvimento de novo dispositivo, para uso em motores de grande porte a óleo OCB1, capaz de transformar os gases poluentes de escape provenientes das cadeias de carbono em gases não tóxicos.
Produto(s) Gerado(s): Desenvolvimento em escala laboratorial de um dispositivo capaz de transformar gases poluentes emitidos por grupos motogeradores do ciclo diesel em gases não tóxicos através do gerenciamento da utilização de oxigênio e hidrogênio na combustão. A tecnologia em questão é projetada de forma a ser modulável e escalonável visando uma futura adaptação para aplicação em motores de grande porte usados em termelétricas.
Status: Projeto P&D Concluído e aguardando aprovação da ANEEL.
DESENVOLVIMENTO E APLICAÇÃO DE SISTEMA DE RECUPERAÇÃO DE ÓLEO COMBUSTÍVEL PRESENTE EM CORRENTES DE ÁGUA OLEOSA E IMPLANTAÇÃO DE SISTEMA DE MONITORAMENTO ON-LINE DA QUALIDADE DO ÓLEO COMBUSTÍVEL EM USINAS TERMELÉTRICAS APLICANDO ESPECTROSCOPIA DE INFRAVERMELHO PRÓXIMO (NIR)
Código ANEEL: PD-06599-0006/2016
Entidade(s) Executora(s): ITP - Instituto de Tecnologia e Pesquisa
Investimento Previsto: -- Investimento Realizado: R$ 6.001.377,04 Prazo de execução: 51 meses Início: 01/08/2016
Objetivo: Desenvolvimento de técnicas eficientes de separação água/óleo/borra em efluentes de usinas termoelétricas através do uso de tratamentos com centrífugas e uso de agentes químicos desemulsificantes, além do desenvolvimento de um sistema de monitoramento on-line do teor de água, densidade, viscosidade e poder calorífico inferior utilizando a técnica de espectroscopia de infravermelho próximo (NIR).
Descrição técnica sucinta: Desenvolvimento de sistema para recuperação de óleo combustível presente no efluente da usina termoelétrica através do uso de centrífuga contínua para separação de água, óleo e borra, com capacidade de tratamento de até 3600 L/h. Desenvolvimento de sistema de monitoramento on-line da qualidade do óleo combustível (original e recuperado), através da espectroscopia de infravermelho próximo (NIR). Este sistema conta com seis sondas de imersão as quais foram distribuídas em diferentes pontos da planta desde o recebimento até tratamento final do óleo combustível. As sondas são inseridas nas tubulações em um sistema de by-pass e conectadas a um espectrofotômetro por fibras óticas e permitem a captura de espectros eletromagnéticos na região do infravermelho próximo do óleo combustível. A partir destes espectros, modelos quimiométricos desenvolvidos em laboratório predizem de maneira on-line as propriedades de interesse do óleo combustível como densidade, teor de água, viscosidade e poder calorífico inferior.
Produto(s) Gerado(s): Sistema para recuperação de óleo combustível presente no efluente da usina termoelétrica através do uso de centrífuga contínua para separação de água, óleo e borra e Sistema de monitoramento on-line da qualidade do óleo combustível (original e recuperado), através da espectroscopia de infravermelho próximo (NIR)
Status: Projeto P&D Concluído e aguardando aprovação da ANEEL.
PESQUISA PARA ELEVAÇÃO DE POTÊNCIA ATIVA FORNECIDA PELA USINA TERMELÉTRICA DA SUAPE ENERGIA COM BASE EM REDES INTELIGENTES
Código ANEEL: PD-06599-0005/2015
Entidade(s) Executora(s): UFPE - Universidade Federal de Pernambuco
Investimento Previsto: -- Investimento Realizado: R$ 2.299.272,14 Prazo de execução: 53 meses Início: 06/04/2016
Objetivo: Realizar a investigação e o desenvolvimento de meios, dispositivos ou mecanismos capazes de elevar a potência disponibilizada pela usina termelétrica Suape II, sobre os principais equipamentos e periféricos: conjunto motogerador, conexão gerador-sistema e serviços auxiliares da usina. E desenvolver um sistema especialista para apoio ao operador na tomada de decisão referente à melhor condição de operação da usina.
Descrição técnica sucinta: Desenvolvimento de ferramenta computacional com viés inteligente, denominado SEOGer desenvolvido na linguagem MatLab e disponibilizado para operação na plataforma WINDOWS. Os dados de entrada desta ferramenta são: Tensão na barra de conexão com o SIN; Potência definida pelo ONS; Máquinas disponíveis na UTE SUAPE II; Ordenação das máquinas por nível de consumo de combustível; Disponibilidade dos elos de conexão da usina com a barra da Chesf. A saída oferecida por esta ferramenta consiste na definição da configuração ótima para a operação dos equipamentos da UTE SUAPE II, de sorte a atender os requisites especificados pelo ONS, caracterizada por: Unidades geradoras que deverão ser utilizadas dentre aquelas disponíveis; Tensão, potência e fator de potência de cada máquina eleita; Posição do comutador de derivações dos transformadores elevadores; Elos de conexão da usina com a barra da Chesf.
Produto(s) Gerado(s): Desenvolvimento do Software Suape Energia Otimização da Geração – SEOGer.
Status: Projeto P&D Concluído e aguardando aprovação da ANEEL.
ANÁLISE ON-LINE DA QUALIDADE DO ÓLEO COMBUSTÍVEL DE MOTOGERADORES ATRAVÉS DA TÉCNICA DA ASSINATURA DE ULTRASSOM
Código ANEEL: PD-06599-0004/2015
Entidade(s) Executora(s): Centro de Gestão de Tecnologia e Inovação – CGTI e B&M Pesquisa e Desenvolvimento LTDA EPP
Investimento Previsto: -- Investimento Realizado: R$ 3.535.257,58 Prazo de execução: 36 meses Início: 01/06/2015
Objetivo: Desenvolver uma metodologia e um protótipo para avaliar as assinaturas de contaminantes nos óleos combustíveis que alimentam os motogeradores, através da emissão de sinais de ultrassom, visando a avaliar a sua qualidade, de forma não evasiva e durante o consumo pelas unidades motogeradoras.Desenvolver uma metodologia e um protótipo para avaliar as assinaturas de contaminantes nos óleos combustíveis que alimentam os motogeradores, através da emissão de sinais de ultrassom, visando a avaliar a sua qualidade, de forma não evasiva e durante o consumo pelas unidades motogeradoras.
Descrição técnica sucinta: Foi desenvolvida uma metodologia, baseada em técnicas de ultrassom, e um equipamento capaz de detectar a presença de contaminantes nos óleos combustíveis que alimentam os motogeradores, de forma não-invasiva e durante seu consumo. Esta metodologia, a partir dos sinais de ultrassom que atravessam o fluxo de óleo durante seu consumo, permite avaliar via a intensidade da assinatura ultrassônica de cada contaminante, seu nível a cada instante. Foi desenvolvido também um equipamento protótipo, com hardware e software, onde esta metodologia foi incorporada. Este equipamento se encontra em funcionamento na Suape II, coletando sinais e realizando análises. Os sinais coletados estão disponibilizados na sala de comando aos operadores via uma rede TCP/IP com conexão de ethernet. Foram também desenvolvidos 3 laboratórios: de modelo reduzido, de modelo real e de preparo de amostras; os quais auxiliam no estabelecimento da relação entre sinais e níveis de contaminantes.
Produto(s) Gerado(s): Equipamento capaz de detectar a presença de contaminantes nos óleos combustíveis que alimentam os motogeradores usando metodologia baseada em técnicas de ultrassom.
Status: Projeto P&D Concluído.
DESENVOLVIMENTO DE PROTÓTIPO FUNCIONAL ATENUADOR DE NOVO CONJUNTO TRANSFORMADOR ATENUADOR DE HARMÔNICOS
Código ANEEL: PD-06599-0003/2015
Entidade(s) Executora(s): CGTI - Centro de Gestão de Tecnologia e Inovação, B&M Pesquisa e Desenvolvimento Ltda EPP.
Investimento Previsto: -- Investimento Realizado: R$4.196.643,87 Prazo de execução: 36 meses Início: 00/00/0000
Objetivo: Desenvolver e construir um novo transformador de distribuição que funcione também como atenuador de harmônicos, simplificadamente chamado de conjunto transformador - atenuador, o qual é composto pela atuação conjunta de um transformador com configurações especiais e um filtro híbrido.
Descrição técnica sucinta: : Foi desenvolvida uma metodologia para a mitigação de harmônicos e um conjunto redutor (transformador e filtro ativo), que reduziu os harmônicos e seus efeitos negativos nos sistemas auxiliares da SUAPE II. O transformador foi desenvolvido para atenuar os harmônicos de baixa ordem e maior amplitude e o filtro híbrido para atenuar nos demais harmônicos, com uma potência reduzida, visando a redução de custo do conjunto. Foram simuladas e testadas em campo arranjos de funcionamento do conjunto redutor visando sua melhor adequação às necessidades da usina. O conjunto redutor se encontra em funcionamento na usina, trabalhando de forma autônoma e mitigando harmônicos característicos e não-característicos. Foi também desenvolvido um laboratório para testes no conjunto redutor onde é possível simular diferentes configurações do transformador e arranjos do conjunto redutor, além de produzir qualquer nível de distorção harmônica para verificar a eficácia do conjunto em sua mitigação.
Produto(s) Gerado(s): Desenvolvido de metodologia para a mitigação de harmônicos, um conjunto redutor (transformador e filtro ativo).
Status: Projeto P&D Concluído.
DESENVOLVIMENTO DE SISTEMA PARA DIAGNÓSTICO TERMOMECÂNICO DE FALHAS EM MOTORES DE COMBUSTÃO INTERNA
Código ANEEL: PD-06599-0002/2013
Entidade(s) Executora(s): CGTI - Centro de Gestão de Tecnologia e Inovação, Instituto GNARUS
Investimento Previsto: -- Investimento Realizado: R$1.752.774,56 Prazo de execução: 24 meses Início: 01/01/2014
Objetivo: Desenvolver uma metodologia de análise para detectar precocemente defeitos, incluindo falhas termomecânicas, nos motores de combustão interna e geradores da energética SUAPE II, através de sinais elétricos do gerador. Desenvolver um sistema computacional de monitoramento destes sinais de que seja automático e remoto.
Descrição técnica sucinta: Foi desenvolvida uma metodologia não-invasiva, baseada em técnicas de Análise da Assinatura Elétrica, capaz de detectar defeitos termomecânicos nos motores de combustão interna de unidades geradoras termelétricas de grande porte. Esta metodologia, a partir de sinais coletados de tensão e corrente na saída do gerador, permite também detectar defeitos eletromecânicos no gerador, acoplamentos e mancais, tais como desalinhamentos e/ou vibrações indevidas. Foi desenvolvido também um equipamento protótipo, com hardware e software, onde esta metodologia foi incorporada, em um total de 4 equipamentos. Estes equipamentos estão em funcionamento em 4 unidades geradoras da usina, coletando sinais e realizando análises. Os sinais são coletados nos quadros de comando das unidades geradoras e disponibilizados na sala de comando aos operadores via uma rede TCP/IP com conexão de ethernet. Foi também desenvolvido um laboratório de modelo reduzido para o estabelecimento da relação entre sinais e defeitos.
Produto(s) Gerado(s): Equipamento protótipo, com hardware e software onde foi implantada a metodologia não-invasiva, baseada em técnicas de Análise da Assinatura Elétrica.
Status: Projeto P&D Concluído e aprovado em classificação 4 "aplicabilidade" de acordo com o critério ANEEL.
